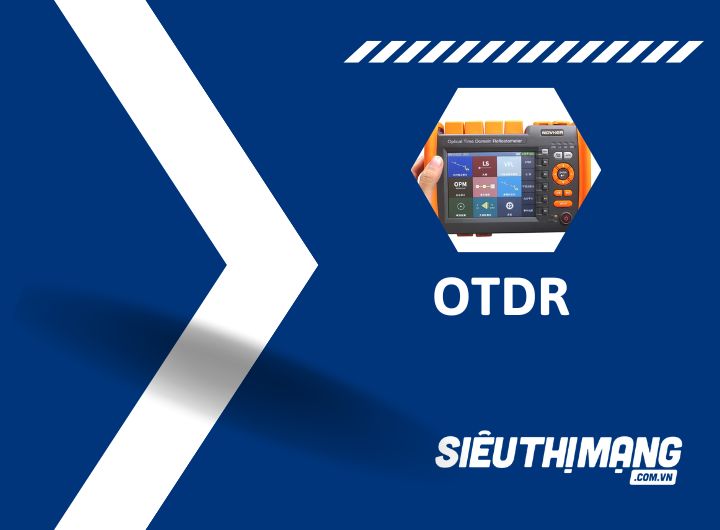

OTDR NK5600

Máy đo quang OTDR NK5600 chính hãng, giá tốt

Máy đo phản xạ miền thời gian quang OTDR NK5600 là thiết bị kiểm tra đa chức năng, hiệu suất cao được thiết kế cho mạng FTTx. Sản phẩm có độ phân giải tối đa 0,05m và có diện tích thử nghiệm tối thiểu 0,8m.

Sản phẩm này tích hợp các chức năng OTDR/nguồn sáng, đồng hồ đo công suất quang và VFL trong một thân máy. Nó sử dụng chế độ hoạt động kép cảm ứng và phím. Sản phẩm có giao diện bên ngoài phong phú và có thể được điều khiển từ xa thông qua giao diện Ethernet hoặc thông qua hai giao diện USB khác nhau, đĩa U bên ngoài, giao tiếp dữ liệu máy in và PC

Đặc trưng:

1. Vùng chết sự kiện ngắn hạn dưới 0,8m, dễ dàng kiểm tra dây nhảy sợi;

2. Màn hình LCD TFT màu 5,7 inch tích hợp, thao tác kép phím/cảm ứng.

3. Tích hợp chức năng nguồn sáng ổn định 1310/1550nm;

4. Tích hợp chức năng kiểm tra đồng hồ đo công suất quang;

5. Tích hợp vị trí lỗi màu đỏ có thể nhìn thấy (VFL)

6.Có chức năng tự chẩn đoán kết quả xét nghiệm duy nhất;

7. Chế độ vận hành tự động một nút độc lập và thuận tiện, các nút chức năng kiểm tra thời gian thực;

8.Chức năng kiểm tra đồng bộ hóa đa bước sóng;

9.Với nhiều khả năng xem dạng sóng;

10. Thử nghiệm không phá hủy băng tần liên kết (mô-đun thử nghiệm trực tuyến);

11. Chức năng giám sát tự động ánh sáng truyền thông;

12.Với chức năng truyền không dây tập tin thử nghiệm;

13. Chức năng báo động điện áp thấp của pin;

14.Hệ điều hành WinCE Windows

Tham số

Độ chính xác của phạm vi: ± (1 m + khoảng cách lấy mẫu + 0,005% × khoảng cách) (không bao gồm lỗi chèn chỉ số khúc xạ)

Độ phân giải cao nhất: 0,05m

Phạm vi kiểm tra: 0,4, 0,8, 1,6, 3,2, 6,4, 16, 32, 64, 128, 256, 512km

Kiểm tra độ rộng xung: 5,10,30,100,275,500,1000,5000,10000,20000ns

Ngưỡng tổn thất: 0,01dB

Điểm mẫu: 128k

Độ tuyến tính: 0,05dB/dB

Độ phân giải tổn thất: 0,001dB

Dung lượng lưu trữ dạng sóng: ≥1000 miếng

Giao diện bên ngoài: USB, Min-USB, RJ-45

Giao diện đầu ra quang: FC/SC/ST (có thể thay thế)

VFL: 650nm±10nm, ≥5mW (điển hình)

Máy đo công suất quang Dải bước sóng: 1200nm đến 1650nm, dải công suất: -50 đến +26dBm

Chức năng nguồn sáng ổn định 1310/1550nm: -5dBm, CW (270Hz, 1K270Hz, 2K270Hz)

Màn hình: Màn hình cảm ứng LCD LCD màu 5,7 inch

Pin: Bộ pin lithium 7.4v/6300mAh, hỗ trợ thời gian làm việc liên tục lên đến 12 giờ

Công suất đầu ra: 19V. 1,31A

Thích ứng với môi trường Nhiệt độ làm việc: -5 ~ +50 ° C, nhiệt độ bảo quản: -20 ~ +70 ° C,

Độ ẩm tương đối: 0 đến 95% không ngưng tụ

Kích thước: 215mm*150mm*70mm

Trọng lượng (có pin): <1,5kg
