Kết nối module quang 40G và 100G với cáp chuyển đổi MTP Harness Conversion Cable

Thị trường chuyển sang truyền dẫn 40G và 100G là bắt buộc trong các ứng dụng Ethernet gigabit. Các tổ hợp cáp MTP, với những lợi thế vượt trội của chúng, cung cấp một lộ trình nâng cấp nhanh chóng, đơn giản và tiết kiệm từ các ứng dụng 10 Gigabit lên 40 hoặc 100 Gigabit. Như chúng ta đã biết, mạng đường trục Ethernet 40G & 100G gigabit thường sử dụng 8 sợi trên mỗi kênh, điều đó có nghĩa là hầu hết các thiết bị hiện tại không sử dụng hoàn toàn các sợi trong hệ thống cáp 12 sợi. Hôm nay bài này sẽ giới thiệu một loại cáp chuyển đổi MTP có thể khắc phục vấn đề nêu trên.

Khái niệm cơ bản của 40G/100G MTP Conversion Cable

Khái niệm cơ bản của 40G/100G MTP Conversion Cable

Đầu nối MTP 12 sợi rất phổ biến trong những năm qua. Và hầu hết các mạng đường trục triển khai các hệ thống cáp 12 sợi. Nhưng với sự phát triển nhanh chóng của các module quang, đối với các ứng dụng gigabit 40G và 100G, nhiều modul quang dẫn ngành công nghiệp phát sinh từ 10G đến 40G và 100G chỉ sử dụng tám sợi. Tuy nhiên, cáp chuyển đổi MTP cho phép người dùng chuyển đổi cáp đường trục MTP hiện tại của họ sang loại MTP phù hợp với thiết bị hoạt động. Đây là một giải pháp thay thế tổn thất thấp cho các module quang vì chúng loại bỏ một cặp MTP được giao phối qua liên kết. Có 3 loại cáp chuyển đổi MTP chủ yếu trên thị trường: cáp chuyển đổi 1×2, 1×3 và 2×3 MTP.

1×2 Harness MTP Conversion Cable

Cáp chuyển đổi MTP này có đầu nối MTP 24 sợi ở một đầu và hai đầu nối MTP 12 sợi ở đầu kia. Nó được sử dụng để cho phép cáp trung kế 10G MTP 12 sợi hiện có mang các kênh 40G / 100G. Tín hiệu 40G / 100G được chia đều cho hai thân 12 sợi đã được cài đặt trước đó trong mạng modul MTP truyền thống.

1×2 Harness MTP Conversion Cable

1×3 MTP Harness Conversion Cable

Giống như cáp chuyển đổi 1×2 MTP, cáp chuyển đổi này cũng có đầu nối MTP 24 sợi ở một đầu. Nhưng đầu kia bao gồm ba đầu nối MTP 8 sợi, khác với loại trước. Cáp chuyển đổi MTP này cho phép người dùng chuyển đổi các đường trục chính 24 sợi của họ thành các kết nối Base 8 để có thể đạt được tốc độ 40G một cách dễ dàng. Một kết nối Base- 4 được chia thành ba kết nối Base 8, cung cấp cho người dùng ba cổng 40G.

1×3 MTP Harness Conversion Cable

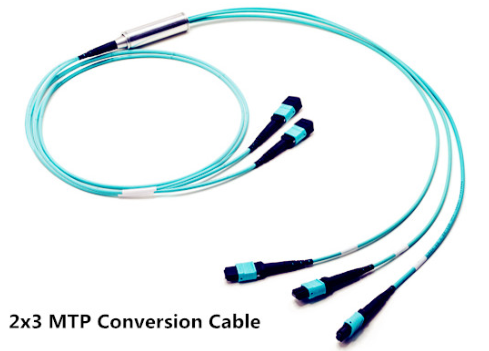

2×3 Harness MTP Conversion Cable

Đối với người dùng đã cài đặt mạng dựa trên MTP 10G sử dụng cáp và mođun 12 sợi và 24 sợi, cáp chuyển đổi 2×3 MTP này có thể cung cấp chuyển đổi từ kết nối 12 sợi sang 8 sợi để sử dụng toàn bộ sợi quang, đặc biệt là cho phép sử dụng tối đa các sợi hiện có khi chuyển đổi sang các kênh 40G. Bởi vì cáp chuyển đổi có hai đầu nối MTP 12 sợi ở một đầu và ba đầu nối MTP 8 sợi ở đầu kia. Chúng có sẵn ở dạng phân cực trực tiếp hoặc chéo để triển khai nhanh bằng phương pháp quản lý phân cực A và phân cực có thể được đảo ngược, mang lại khả năng linh hoạt & khả năng vận hành nâng cao.

2×3 Harness MTP Conversion Cable

MTP Cabling Options with 40G/100G MTP Conversion Cable

Cáp chuyển đổi MTP 40G / 100G loại bỏ các sợi bị lãng phí trong truyền 40 gigabit hiện tại và truyền 100 gigabit sắp tới. So với việc mua và cài đặt các băng chuyển đổi riêng biệt, sử dụng cáp chuyển đổi MTP là một lựa chọn hiệu quả hơn, chi phí thấp hơn. Dưới đây là ba ví dụ ứng dụng.

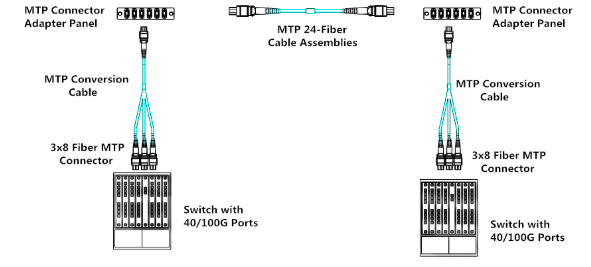

MTP Cabling Options for 40G/100G Connectivity With 1×3 MTP Conversion Cable

Switch 40G /100G được kết nối bằng cáp chuyển đổi 1X3 MTP (một đầu nối MTP 24 sợi ở một đầu và ba đầu nối MTP 8 sợi ở đầu kia), cáp trung kế MTP 24 sợi và MTP bảng điều khiển. Với cáp chuyển đổi MTP này, cần ít cáp quang hơn. Điều đó mang lại nhiều thuận tiện hơn cho việc quản lý cáp trong các trung tâm dữ liệu.

Cabling Options for 40G Connectivity with 2×3 MTP Conversion Cable

Trong các ứng dụng, kết nối module quang 40G bằng cáp chuyển đổi MTP 8 sợi thay vì bộ nhảy MTP 12 sợi truyền thống, có thể đảm bảo việc sử dụng sợi xương sống 100% và tiết kiệm chi phí.

Phần kết luận

Cáp MTP 40G/100G cung cấp giải pháp cáp hiệu quả về chi phí để nâng cấp lên mạng 40G và 100G. Tất cả các lợi ích và tính năng của các cáp MTP này được giải thích trong bài viết. Và ba loại cáp chuyển đổi MTP 40G/100G có sẵn trong các tùy chọn OS2, OM3 và OM4 được cung cấp bởi https://sieuthimang.com.vn/
